MXD6（聚己二酰間苯二甲胺）

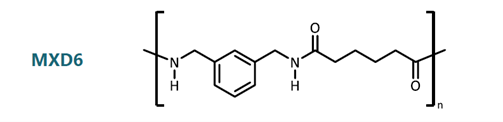

MXD6，是由己二酸與間苯二胺縮聚得到的結(jié)晶性半芳香族聚酰胺。





MXD6的顯著特點：

廣泛的加工溫度

MX-Nylon 適宜與其他樹脂，如PET,PP或者PE等共注塑或共擠壓生產(chǎn)。

優(yōu)越的熱穩(wěn)定性和可回收利用性

優(yōu)越的熱穩(wěn)定性是MX尼龍擁有可回收利用性，而無須使用其他輔助劑。

優(yōu)越的氣體阻隔性能

MX-Nylon 對于氧氣和二氧化碳有優(yōu)越的阻隔性能。

適宜的結(jié)晶速度

N-MXD6的結(jié)晶方式與PET非常相似。



	unit	N-MXD6	N-66	N-6	PET
熔點	℃	237	260	220	255
玻璃轉(zhuǎn)化溫度	℃	85	50	48	77
拉力強度	MPa	99	77	62	79
拉力模量	GPa	4.7	3.1	2.6	3.0
水分回復(fù)率(at 23°C/60%RH)	%	3.1	5.7	6.5	---
半結(jié)晶時間(at 120C)	sec.	>600	4.3	8.4	>600
氧氣滲透率(at 23°C/60%RH)	cc mm/m2 day atm	0.045	---	0.69	1.7





MXD6的典型應(yīng)用

軟包裝薄膜、PET&MXD6阻隔瓶、高強度注塑汽車配件等







*詳細(xì)資料可聯(lián)系我司銷售人員







無定形尼龍

無定形尼龍是一種經(jīng)過特殊工藝合成的半芳香族透明尼龍，由對苯二甲酸、間苯二甲酸、己二胺按照設(shè)計比例共聚而成。





無定形尼龍的特點：

高透明

高剛性

低吸水率

低收縮率

耐化學(xué)性

良好的阻隔性能。



物理性能（Physical）		測試方法（Test Method）	測試條件（Test Condition）	單位（ Unit）	標(biāo)準(zhǔn)值（Value）
	密度（Density）	GB/T 1033	23℃	Kg/m3	1185
	邵氏硬度（Shore D Hardness）	GB/T 2411	--	--	84
力學(xué)（Mechanical）
	拉伸強度（Tensile Strength）	GB/T 1040	50mm/min	MPa	90
	彎曲強度（Flexural Strength）	GB/T 9341	2mm/min	MPa	95
	彎曲模量（Flexural Modulus）	GB/T 9341	2mm/min	MPa	2900
	簡支梁缺口沖擊強度（Charpy Notched lmpact Strength）	GB/T 1043	23℃	KJ/m2	8
熱性能（Thermal）
	玻璃化轉(zhuǎn)變溫度（Glass Transition Temperature）	GB/T 19466	10℃/min	℃	130





無定形尼龍的典型應(yīng)用：

與尼龍6 混合吹膜，提高薄膜的透明度、耐穿刺性和吹脹比；

吹塑瓶或管；

注塑改性；



*詳細(xì)資料可聯(lián)系我司銷售人員
